产品概述
ZJ46H活塞式减压阀是湘潭中基电站普及制造有限公司新的第七系列专利技术产品，专为水电站技术供水系统提供稳定可靠的冷却水源。
大应用装机：800MW（向家坝水电站）
大应用供水：5000m³/h
高应用水头：370m
大减压比：12：1
规格型号
SpecificationandModel
1-湘潭中基电站普及制造有限公司产品代码
2--减压、稳定。稳流活塞式调节阀
3-法兰连接
4--组合式
5-阀座、截留锤密度材料（H：不锈钢，硬密封；X：橡胶，软密封）
6-公称压力(bar，16/25/40/64)
7-阀体材料（Q:球墨铸铁C:铸钢P:不锈钢）
8-功能代号
①：单反馈、可反冲排污型
②：双反馈、可反冲排污型
③：单反馈、可反冲排污型、内锁定保护性
④：双反馈、可反冲排污型、内锁定保护性
9–自动型号（Q1自动排污Q2自动排污，远程监控）
ZJY46H型减压阀结构形式
Typeofconstruction
如右图所示,ZJY46H活塞式减压阀是由主阀和反馈系统组成。图中所示为功能代号④的产品：双反馈。可反冲排污、内锁定保护型。

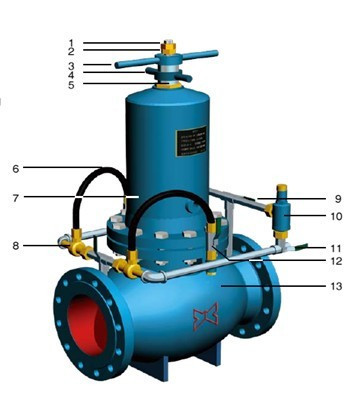

外形结构：
1–安全拉杆
2–安全锁定螺母
3–调节扳杆
4–起吊螺母
5–锁紧螺母
6–压力导管
7–阀盖
8–射流泵
9–三通转换阀
10–控制阀
11–排污阀（排放水中杂质．自动排污型为电磁阀）
12–出口压力锁定阀
13–阀体

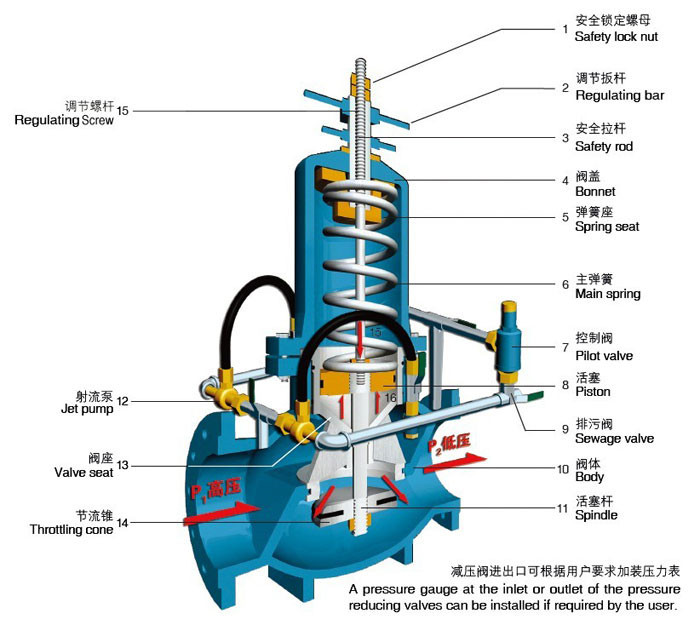

减压阀内部结构及技术特点
