(贵州,兴义)天生桥二级水电站

 口径:DN150 DN300  压力:2.5MPa  电站装机(MW×台数):220×4  最大水头:204m

总装机容量:220mw*6

主机自流减压技术供水;消防用水;生活用水

水头:178m-220m

主要减压设备:ZJY46H-25QDN300、ZJY46H-25QDN250、ZJY46H-25QDN200、ZJY46H-25QDN150、ZJY46H-25QDN100

运行起始时间:1996(一级减压)ZJY46H-16QDN200

电站概况:

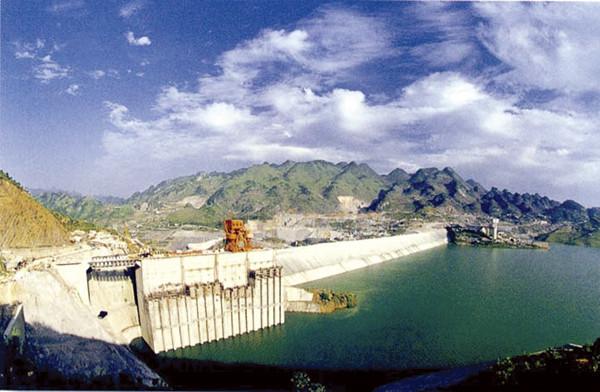

天生桥二级水电站位于天生桥一级水电站下游广西壮族自治区隆林县和贵州省安龙县交界处的红水河南盘江上游,是我国“八五”计划和十年规划的重点工程之一,也是西电东送的第一个电源点。天生桥二级水电站安装6台机组,总装机容量为1320MW,年发电量82亿kW.h,保证出力730MW。天生桥二级电站于1981年开工建设, 1992年首台机组发电,1999年5月全部机组投产运行。电站由中国南方电网公司天生桥水力发电总厂运营管理。

天生桥二级水电站位于贵州安龙及广西隆林两县的界河南盘江(红水河支流)上,距贵阳市385km,距南宁市537km。根据南盘江红水河水电基地规划,由黄泥河口至北盘江汇合处的河段分三级开发,即一级大湾水电站,二级坝索电站,三级平班水电站。其中二级坝索电站落差大,在14.5km的河段上集中落差181m,为优良的水电开发点,故优先开发。

枢纽:

首部枢纽由左、右岸非溢流重力坝、溢流坝、冲沙闸及进水口组成,坝轴线全长470m。

引水系统由进水口、引水隧洞、调压井及高压管道等组成。3条引水隧洞,每条长9776.21m,钻爆法开挖段内径8.7m,掘进机开挖段内径9.8m。调压井采用带上室的差动式圆型调压井,井内径21m。压力管道自调压井后通过一段长18m的水平转弯渐变段接直径为5.7m的高压钢管,钢管采用L形布置,末端由5.7m渐变为4.2m的锥管与厂房内蝶阀相联。

主厂房尺寸166.6×21.5×58.6m(长×宽×高)。电站第1台机组于1992年底发电。电流通过500kV高压输电线送至广西、广东及贵州地区,可改善华南、西南地区的用电紧张状况。
