什么是水力减压阀?
水力减压阀是一种利用水自身能量来调节与控制管路压力的智能减压阀。
水力减压阀用于生活给水、消防给水及其他工业给水系统,通过调节减压导阀,即可调节主阀的出口压力。
出口压力不因进口压力、进口流量的变化而变化,安全可靠地将出口压力维持在设定值上,并可根据需要调节设定值以达到减压目的。
水力减压阀,减压精确,性能稳定、安全可靠、安装调节方便,使用寿命长。
ZJY46H活塞式水力减压阀是湘潭中基电站辅机制造有限公司新的第七系列专利技术产品,专为水电站技术供水系统提供稳定可靠的冷却水源。
水力减压阀型号介绍:
ZJY46H活塞式水力减压阀是专为复杂工况下运行的供水系统设计的减压设备,通过节流锥调节压力和流量,以减小过流面积达到减压目的。当进口压力或流量发生变化时,减压阀靠介质本身的能量进行自动调节,从而保持出口压力为原设定好的低压值。
主要功能为以下四点:
1、减压、稳压、调压;
2、锁定出口压力;
3、反馈系统反冲排污;
4、互为备用双反馈系统。
ZJY46H活塞式水力减压阀结构说明示意图
一、主阀部分
由阀体、阀盖、主阀调节系统(主阀调节板杆或减速箱调节手轮、调节螺杆)、出口压力锁定系统(内锁定拉杆、安全锁定螺母、平面轴承、锁紧螺母)所组成。
二、反馈系统部分
由三通转换阀、控制阀、排污阀、射流泵、压力导管、出口压力锁定阀(中台球阀)、排气螺栓组成。
本产品反馈控制系统为主、备两套。通过三通转换阀实现切换,以保证减压阀的连续运行。备用系统可在减压阀运行的工况下拆卸检修。
三、调节机构
ZJY46H活塞式水力减压阀的调节机构分为主阀调节系统和反馈控制调节系统两个部分。主阀调节位置为调节螺杆;反馈控制系统调节位置为控制阀调节帽。
调节机构是减压阀的重要组成部分。当通过调节机构整定完出口压力后,运行中的减压阀在进口压力和流量变化的工况下,能自动调节减压阀的过流面积,保持出口压力的稳定。
水力减压阀工作原理:
一、ZJY46H活塞式水力减压阀的工作原理:

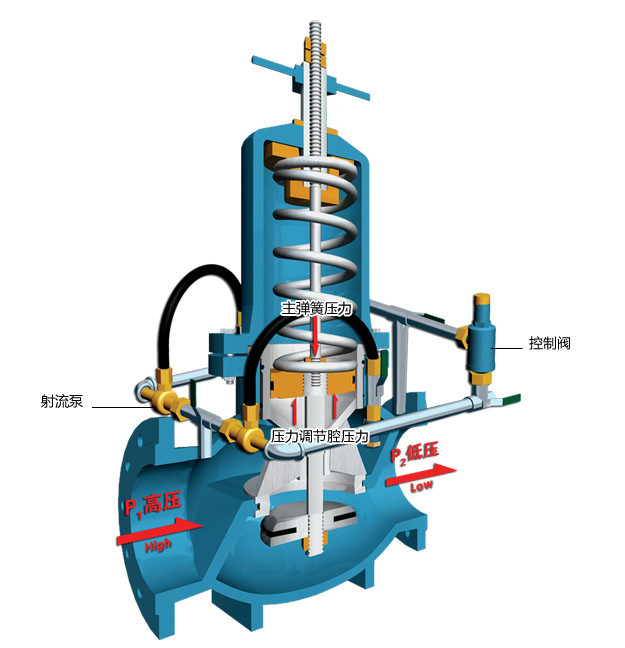

ZJY46H活塞式水力减压阀的工作原理是由反馈系统上的控制阀、射流泵控制调节腔压力,使压力调节腔的压力与主弹簧压力形成平衡。
由于主弹簧压力不受进口压力P1的影响,所以当P1进口压力和流量变化时,总能迅速调节主弹簧压力与压力调节腔的压力的平衡,使P2出口压力和流量保持稳定。
二、ZJY46H活塞式水力减压阀出口压力锁定系统工作原理:

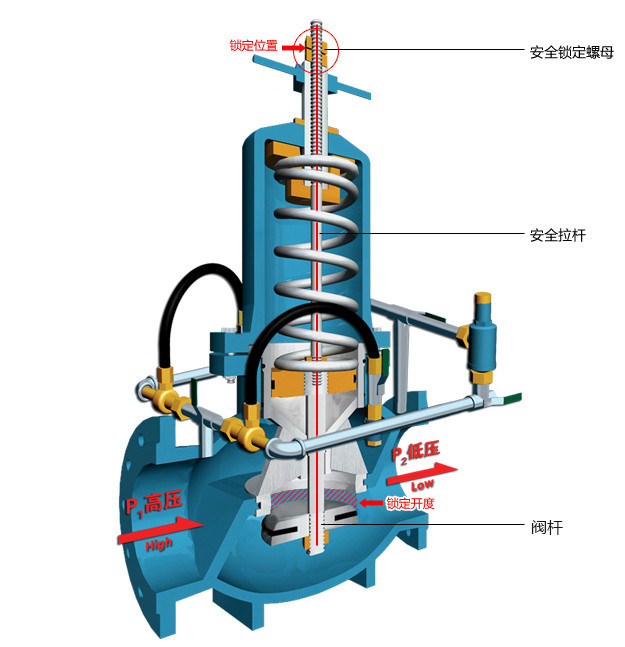

出口压力锁定装置由安全锁定螺母、安全拉杆与活塞杆组成,有效地确保了出口压力P2值的安全性。
通过对安全锁定螺母的轻松设置,可以锁定减压阀的出口压力上限。即使ZJY46H活塞式水力减压阀的反馈系统遭受意外损坏,在主活塞下方的压力调节腔失压时,出口压力P2值可以得到非常可靠的刚性保护,锁定出口压力上限。
