(四川,都江堰)紫坪铺水电站

 口径:DN350  压力:1.6MPa  电站装机(MW×台数):280×4  最大水头:132.76m

紫坪埔水电站

总装机容量:280MW*4

主机自流减压技术供水

水头:132.76m

主要减压设备:

ZJY46H-16C DN350

产品型号:④双反馈、可反冲排污、内锁定保护型

  紫坪铺水电站位于四川省都江堰市,系岷江上游干流第五级电站,距都江堰9KM,距成都市64KM,电站设计装机规模为760MW,安装4台单机容量190MW水轮发电机组,水头变幅为68.4m~132.76m电站在系统中的主要作用是调峰、调频、承担系统事故备用,是一项以供水和发电为主的综合利用工程。

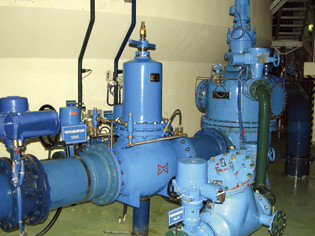

ZJY46H-16CDN350减压阀的电厂试运行

2008年4月26日晚8时,第一台ZJY46H-16CDN350减压阀在紫坪铺电站的3#机组技术供水系统投入试运行。即时工况为:P1为1.00MPa;P2为0.35MPa。机组后各用水点压力表指示平稳,减压阀只听到水流声,无异常噪音。运行一小时后,我们和厂家对减压阀进行了相关测试,结果如下:

1、反馈系统切换:切换时P2无压力波动;

2、调节反馈系统控制阀,P2调节范围在0.25~0.55MPa,调节反应灵敏;

3、关闭减压阀后的阀门,P2升高至0.40MPa停止,打开减压阀后的阀门,P2回复至0.35MPa;

4、流量与减压阀过流面积:电磁流量计显示为1100m3/h,此时主阀过流面积为17357mm2(大过流面积53092mm2),只占大过流面积的32%,还有充分的的过流量。计算出过流孔流速为17.6m/s。与我们的分析数据相关不大。至2008年10月止,紫坪铺电站全部机组的技术供水系统全部改造完毕。

紫坪埔流量图

紫坪埔机组技术供水系统运行方式介绍

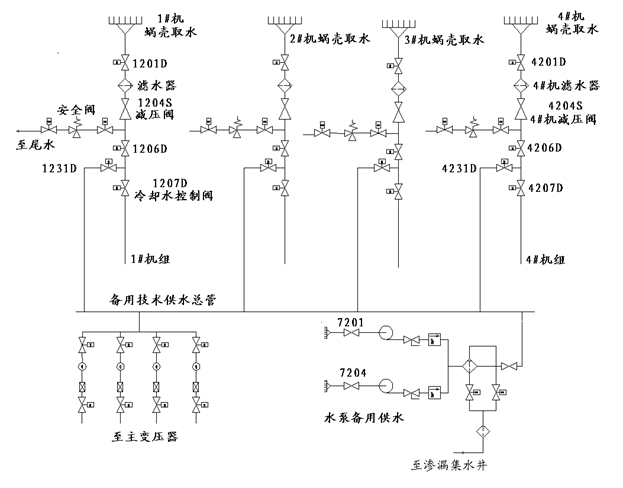

机组技术供水系统的主用水源为自流减压:由每台机组蜗壳取水通过X201D电动阀单独供给本台机组;机组技术供水的备用水源为水泵:两台水泵从尾水取水供至备用技术供水总管,同时备用技术供水总管通过四个联络阀1231D~4231D与每台机组连接。而四台机组主变冷却水由备用技术供水总管供给。

由于备用技术供水系统设备布置高程在尾水位以下10m左右,一旦该套设备运行中出现7201、7204阀门及阀门前密封垫损坏或管路损坏,将造成水淹厂房的严重后果。同时如果将备用取水方式投入运行,水泵将按0.3~0.5MPa水压控制长期自动起泵、打压、停泵操作,这样将导致设备损坏率升高,增加检修成本和工作量。机组技术供水冷却水压需要在0.3~0.5MPa压力范围中调整一个稳定的值来供给,而备用技术供水水压在0.3~0.5MPa范围内始终是一个不稳定的变量。鉴于上述原因,紫坪铺电厂备用水源水泵尾水取水系统没有投入运行。

目前,紫坪铺电厂四台机组技术供水方式采用机组蜗壳取水做主用供水,而备用水源是将四台机组联络阀打开,将四台机组技术供水联络运行,用四台机组主用水源供给备用技术供水总管,从而保证四台主变的冷却供水。







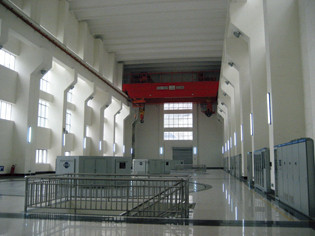

电站概况:

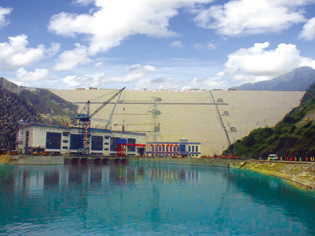

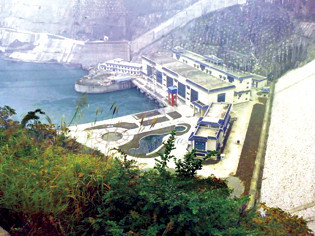

紫坪铺水电站位于四川成都西北岷江上游,地处都江堰市麻溪乡,距都江堰市约9公里。是一座以灌溉和供水为主,结合发电、防洪、旅游等的大型综合利用水利枢纽工程。紫坪铺水电站总装机4只190MW,年发电量34.176x10^8kw·h,年利用小时数4496h。是一座以灌溉和供水为主,兼有发电、防洪、环境保护、旅游等综合效益的水利工程。

紫坪铺水利枢纽工程位于四川省成都市西北的岷江上游,是一座以灌溉和供水为主,兼有发电、防洪、环境保护、旅游等综合效益的水利工程,是都江堰灌区的调节水源工程。紫坪铺水库总库容为11.12亿立方米,调节库容7.74亿立方米,具有不完全年调节能力。

2001年2月国家计委批准紫坪铺工程开工建设,截至2002年6月底,工程已累计完成投资38.78亿,约占水利部批准工程初设概算总投资的55.6%。工程已于2002年11月23日按期实现截流。2002年11月至2003年初,枢纽主体大坝、溢洪道、引水隧洞和厂房等工程项目相继开工建设,计划于2006年年底下闸蓄水,2005年3月第一台机组具备投产发电条件,力争2005年底四台机组全部投产发电,提前发挥工程灌溉、供水、防洪和发电等综合效益。

电站设计:

紫坪铺电站水头变幅大 ,在系统中主要担任调峰、调频任务 ,并有较长时间带部分负荷运行。需要对水轮机的各项性能进行认真研究、分析 ,了解水轮机模型的性能特点 ,针对这些特点指导机组的调度和运行 ,以求机组在低事故率的情况下发挥更好的作用。主要就PO140模型转轮的性能 ,结合紫坪铺电站的运行条件进行了初步分析 ,提出了一些指导机组运行的建设性意见。

作为水利枢纽工程,紫坪铺电厂的AGC有自身的特点,如电调服从水调,在保证下游供水的条件下实现自动发电控制,限制功率调节速度等,所以在实际运行中碰到许多特殊问题。为保证AGC功能的正常实现,采用一些特殊的方法解决以上问题。如通过设置小下泄流量保证下游供水,限制功率调节步长解决功率变化过大等问题。通过试验,紫坪铺电厂在保证下游供水的前提下,顺利实现AGC各项功能,为作为水利枢纽工程的电站实现AGC提供了宝贵的经验。

 大坝上游临时断面已填筑上升122米(设计大坝高156米)到848米高程,预计8月10日可填筑到850米高程,具备抵挡500年一遇洪水的条件;累计完成填筑方量约800万立方米,约占坝体填筑总量的70%。I期混凝土面板已于今年5月底浇筑完成(到796米高程)。

紫坪铺水库正常蓄水位877米,死水位817米,设计洪水位871.1米(P=0.1%),核定洪水位883.1米,大坝高156米。在校核洪水位下,总库容11.12亿立方米,其中正常蓄水以下库容9.98亿立方米,正常蓄水位至汛期限制水位之间库容4.247亿立方米,死库容2.24亿立方米。电站装机容量76万千瓦,保证出力16.8万千瓦,年发电量34.176亿千瓦时,年平均利用小时4496小时,电站建成后可承担西南电网的调峰调频任务和担负一定的事故备用。紫铺水库建成后,可调节增加枯水期洪水7.75亿立方米,设计枯水年宝瓶口现状多进水量6.86亿立方米。

隧洞系统工程4号洞进水塔浇到设计高程,3号—1号洞进水塔可于9月初浇到设计高程,正在进行埋件安装,1号—4号引水洞进口交通桥已现浇完成。冲砂放空洞临时度汛闸门已安装完成,具备挡水条件。1号、2号泄洪排砂洞:进水塔已浇到853米,基本满足下闸封堵的要求。厂房安装间施工已经完成。
