(四川,宜宾)向家坝水电站

 口径:DN300  压力:1.6MPa  电站装机(MW×台数):800×8  最大水头:128m

向家坝水电站

总装机容量:800MW*8

主机自流减压技术供水,消防、生活供水

水头:128m

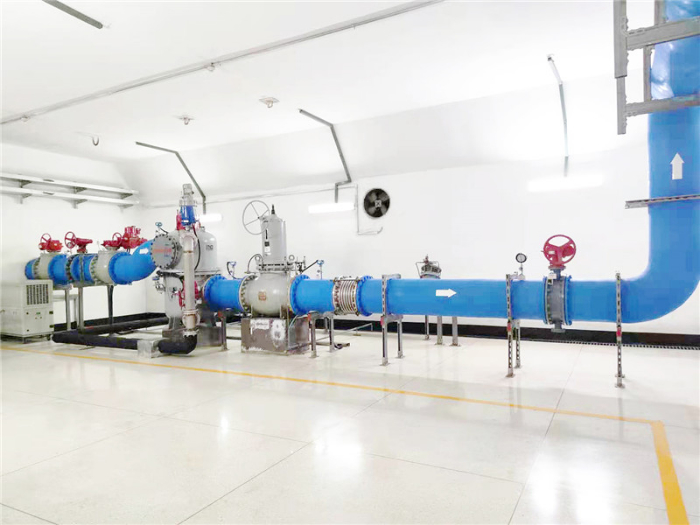

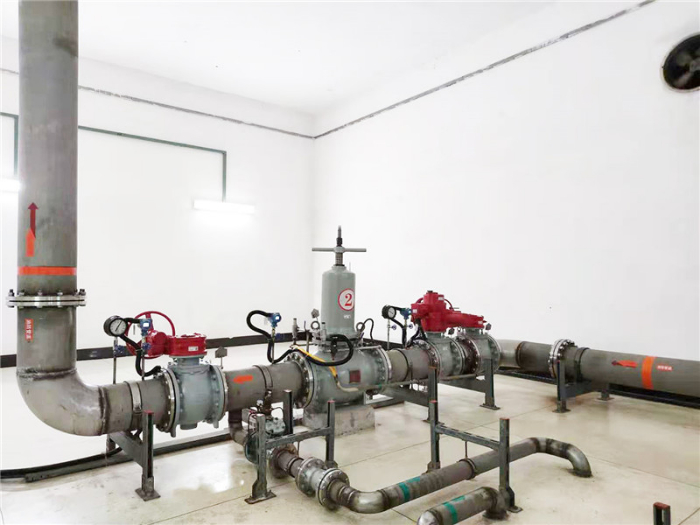

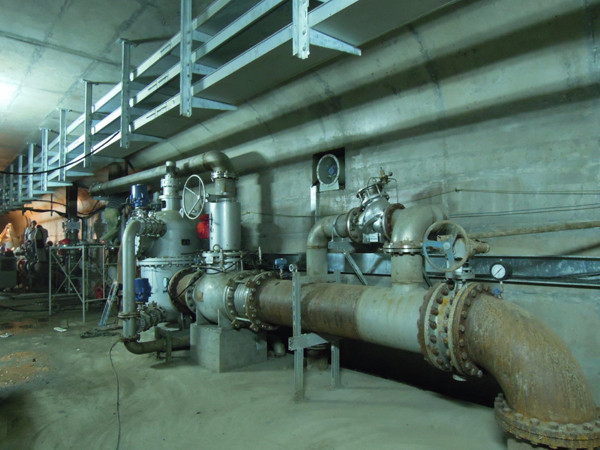

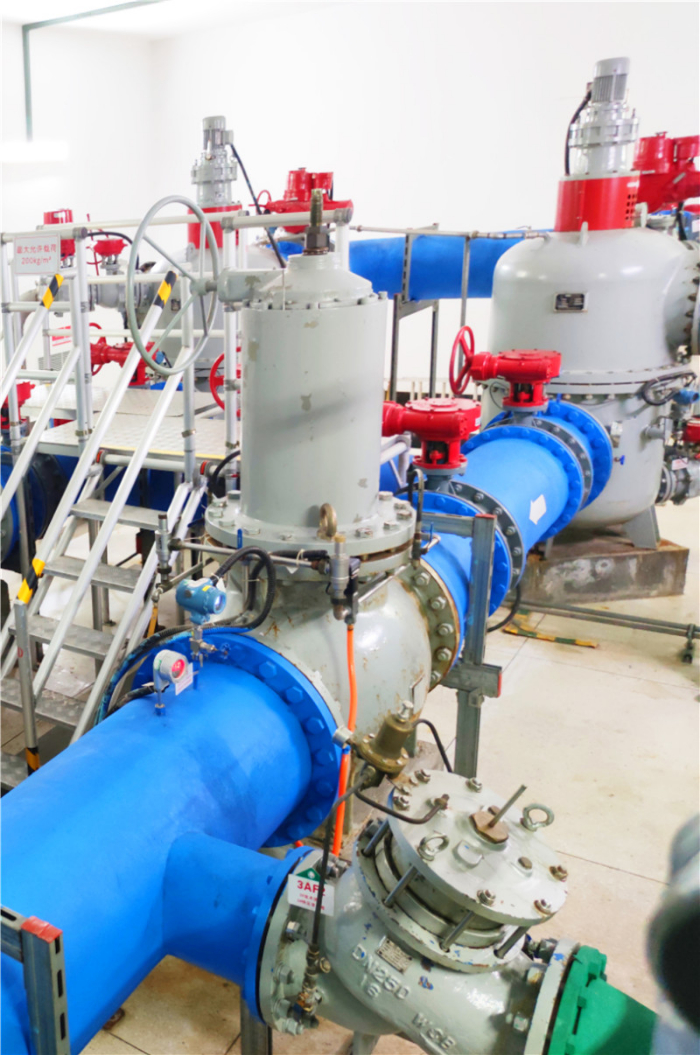

主要减压设备:

ZJY46H-16Q DN300

ZJY46H-16Q DN500

ZJY46H-25Q DN300

产品型号:④双反馈、可反冲排污、内锁定保护型

电站概况:

向家坝水电站位于云南省水富县与四川省宜宾县交界的金沙江下游河段上,距水富市区仅500米,是金沙江水电基地后一级水电站,这座水电站由三峡集团修建。上距溪洛渡水电站坝址157公里, 电站拦河大坝为混凝土重力坝,坝顶高程384米,大坝高162米,坝顶长度909.26米。坝址控制流域面积45.88万平方公里,占金沙江流域面积的97%,多年平均径流量3810立方米/秒。

水库总库容51.63亿立方米,调节库容9亿立方米,回水长度156.6公里。

电站装机容量775万千瓦(8台80万千瓦巨型水轮机和3台45万千瓦大型水轮机),保证出电200.9万千瓦,多年平均发电量307.47亿千瓦时。

静态总投资约542亿元。动态总投资519亿元,是中国第三大水电站,世界第五大水电站,也是西电东送骨干电源点。

向家坝水电站是金沙江水电基地25座水电站中唯一兼顾灌溉功能的超级大坝,其余24座大坝均无灌溉水利设施,向家坝也是金沙江水电基地中唯一修建升船机的大坝,其升船机规模与三峡相当属世界大单体升船机,船舶翻坝效率远超三峡五级船闸,千吨级船舶过坝只需15分钟时间,比三峡船闸5小时的平均过坝时间可谓是兵贵神速。

向家坝水电站至上海的±800千伏直流特高压国产化示范工程是国内输送电压等级高先进的电力系统之一。

建设背景

向家坝水电站是金沙江水电基地下游4级开发中的末一个梯级电站,上距溪洛渡水电站坝址157公里,下距水富城区1.5公里、宜宾市区33公里。向家坝加上1386万千瓦的溪洛渡水电站,其总发电量约大于三峡水电站。单机80万千瓦水轮发电机组为世界大,装机规模仅次于三峡、溪洛渡水电站。2002年10月,向家坝水电站经国务院正式批准立项,2006年11月26日正式开工建设,2014年7月10日全面投产发电。

向家坝、溪洛渡电站建成后可以解决三峡大的心病——泥沙淤积。专家认为,金沙江中游是长江主要产沙区之一,多年平均含沙量每立方米达1.7公斤,约为三峡入库沙量的1/2。利用金沙江输沙量高度集中在汛期的特性,合理调度可使大部分入库泥沙淤积在死库容内。而溪洛渡正常蓄水位达600米,死水位高达540米,拦淤泥沙后不影响电站效益。据分析计算,溪洛渡竣工投用后,三峡库区入库含沙量将比此前天然状态减少34%以上。防洪的作用也十分明显。溪洛渡273米高的拦河大坝,将抬高水位230米,总库容达126.7亿立方米,可以较好地分担三峡水库的防洪任务。

建设向家坝和溪洛渡水电站的技术经济指标十分优越,主要表现在工程总投资较低。在水电项目中,水库移民投资是控制工程总投资的主要因素。这两个水电站发电容量总和略大于三峡,水库移民人数仅10万人左右,相当于三峡工程移民总数的1/10。由于水库移民投资所占的比例小,两座电站单位千瓦投资和造价同目前国内在建和今后拟建的大型水电工程项目相比,经济指标优越。溪洛渡单位千瓦投资为3600元,向家坝不到5000元。因此,以后上网的电价也很有竞争力,将成为“西电东送”中路通道的骨干电源项目。

电站枢纽

枢纽工程由混凝土重力坝、右岸地下厂房及左岸坝后厂房、通航建筑物和两岸灌溉取水口组成。坝顶高程384米,坝顶长度909.26米,左岸布置一级垂直升船机,大提升高度为114.20米,可以通过2×500吨一顶两驳船队,或者1000吨级一顶一驳船队,设计单向年过坝货运量254万吨。两岸非溢流坝段、左岸坝后厂房、左岸升船机、河中溢流坝段、右岸地下厂房、两岸灌溉取水口共7个部分。水库为峡谷型水库。正常蓄水位380米(现在水位约为270米),死水位(供水期未发电消落水位)370米。

发电历程

2011年11月12日,世界单机容量大水轮发电机组——向家坝水电站1号机组转子顺利吊装

转子吊装完成后,发电机组就进入总装环节,还需要安装集电环、电刷、自动化原件等附件。好比制造一架飞机,整体结构已经形成,仅剩下附件安装了。

按照计划,预计到2012年3、4月份,在开关站等公用系统和大坝建设具备条件后,向家坝水电站首台机组将进行充水调试。

向家坝工程建设部机电安装项目相关工作人员透露,这是中国三峡集团金沙江流域水电开发项目中的首台投产发电的机组,该电站1号机组转子直径达18.97米,整体起吊重量超过2100吨,单机容量达80万千瓦,是目前世界上单机容量大的水轮发电机组。

吊装就位向家坝电站2012年投产

世界单机容量大的水轮发电机组——金沙江向家坝水电站1号机组转子昨日上午顺利吊装就位,标志着世界上大的水轮发电机组进入总装环节,这也是中国三峡集团在金沙江流域水电开发项目中的首台投产发电的机组。2011年年10月28日,单机容量80万千瓦的向家坝水电站左岸6号发电机组座环第一瓣顺利吊入机组座环支墩上,开始组装。

昨日上午9时左右,在右岸电站主厂房机组安装间,随着指挥哨声响起,2台各起吊能力1200吨的大型桥机牢牢吊着巨大、涂着白漆的转子缓缓移向基坑,在场的安装人员的目光也随着转子移动。经过移动、下放、调整、定位,中午约11时,转子顺利安“坐”在基坑的下机架上面。

据了解,在目前国内的已建及在建水电站中,向家坝电站的总装机容量位列第三,前两名分别是三峡水电站和溪洛渡水电站,此三座水电站均由中国长江三峡集团公司负责开发建设。此次向家坝8号机组转子吊装就位,是向家坝电站机组安装的重要里程碑,标志着8号机组正式进入总装阶段,为该机组2012年投产发电奠定了基础。

重要部件转子安好后开始总装

昨日顺利完成吊装的转子直径18.97米,重1976吨,是单机容量80万千瓦——世界上大水轮发电机组中重的部件。据了解,1号机组转子吊装前,施工人员已经先后完成了机组埋件、导水机构、大轴、

下机架、定子叠片及下线等机组大件安装。2011年耐压试验;11月7日晚,通过了转子耐压试验。

向家坝工程建设部机电安装项目部副主任涂阳文介绍,转子吊装完成后,发电机组就进入总装环节。就像制造一架飞机,进入总装环节意味着飞机的整体结构已经形成,仅剩下精确定位和附件安装了。转子吊装后,发电机组还需要安装集电环、电刷、自动化元件等附件。

据了解,向家坝右岸电站7号机已经完成定子叠片,准备下线;同时转子支架、焊接已完成,准备安装转子磁轭。6号机定子基座已经组装完毕。5号机预计在11月中旬实现土建向机电第二次交面。

首批机组正式发电

2012年11月19日18时,金沙江向家坝水电站实现首批两台机组全部并网发电目标。此举标志着我国已建和在建的第三大水电站开始发挥发电效益,进入收获期。

向家坝电站首批正式发电机组共2台。首台7号机组于11月5日完成72小时试运行,并正式并网发电,目前运行稳定。第二台8号机组今日完成72小时试运行后,机组未停机检修,不间断直接转入正式运行,实现了建设方与向家坝电厂的无缝交接。目前,8号机组运行稳定,性能优良,机组振动、各部分温度等主要指标均满足设计要求。[6]

首次满负荷运行

2013年7月,向家坝水电站水库蓄水达到370米高程,右岸地下电站4台世界上单机容量大机组单机出力首次达到80万千瓦,全站总出力达到320万千瓦,首次全部实现满负荷运行。
